Skaitmeninis multimetras 0-750V YT-73089 YATO

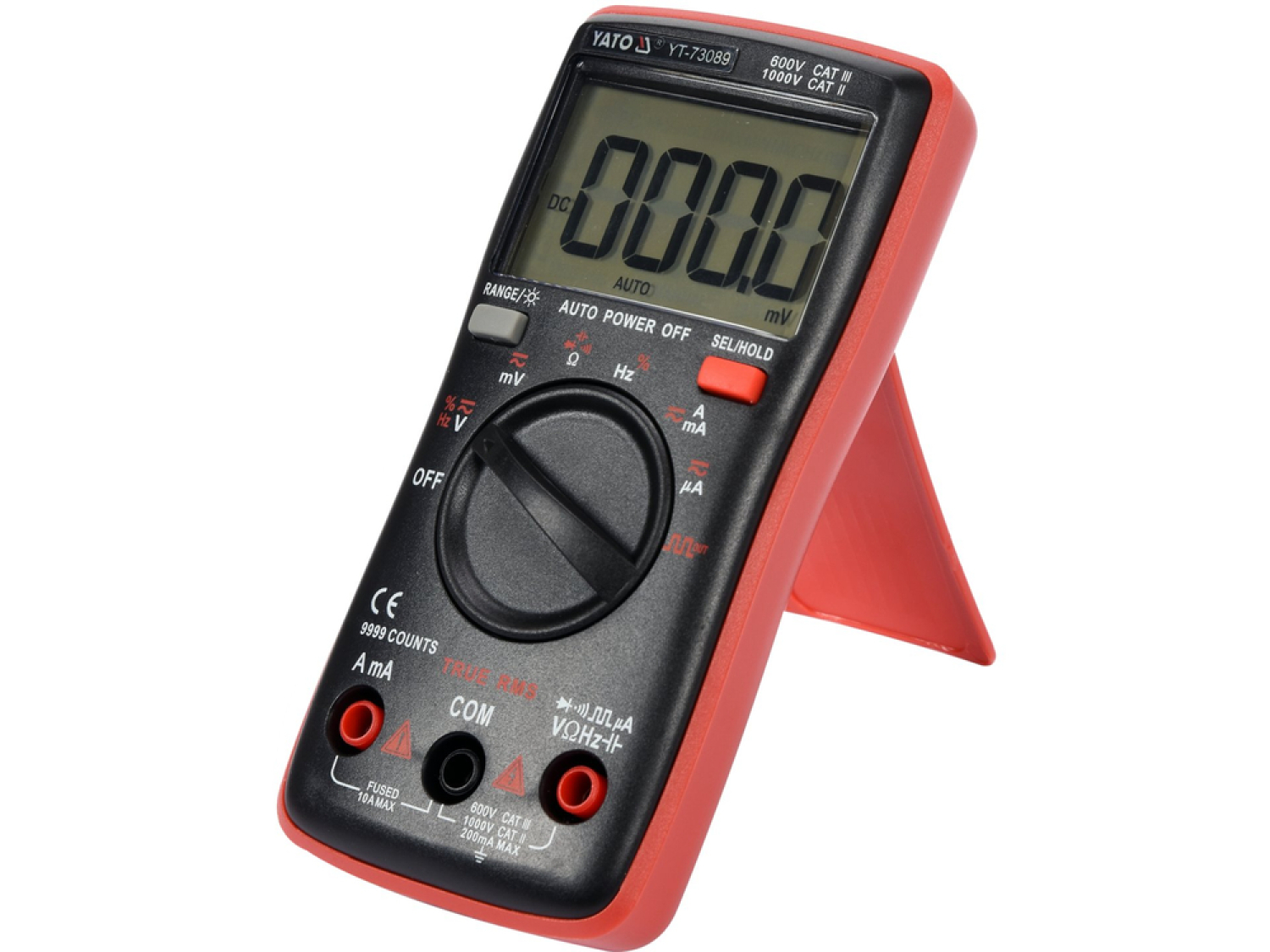

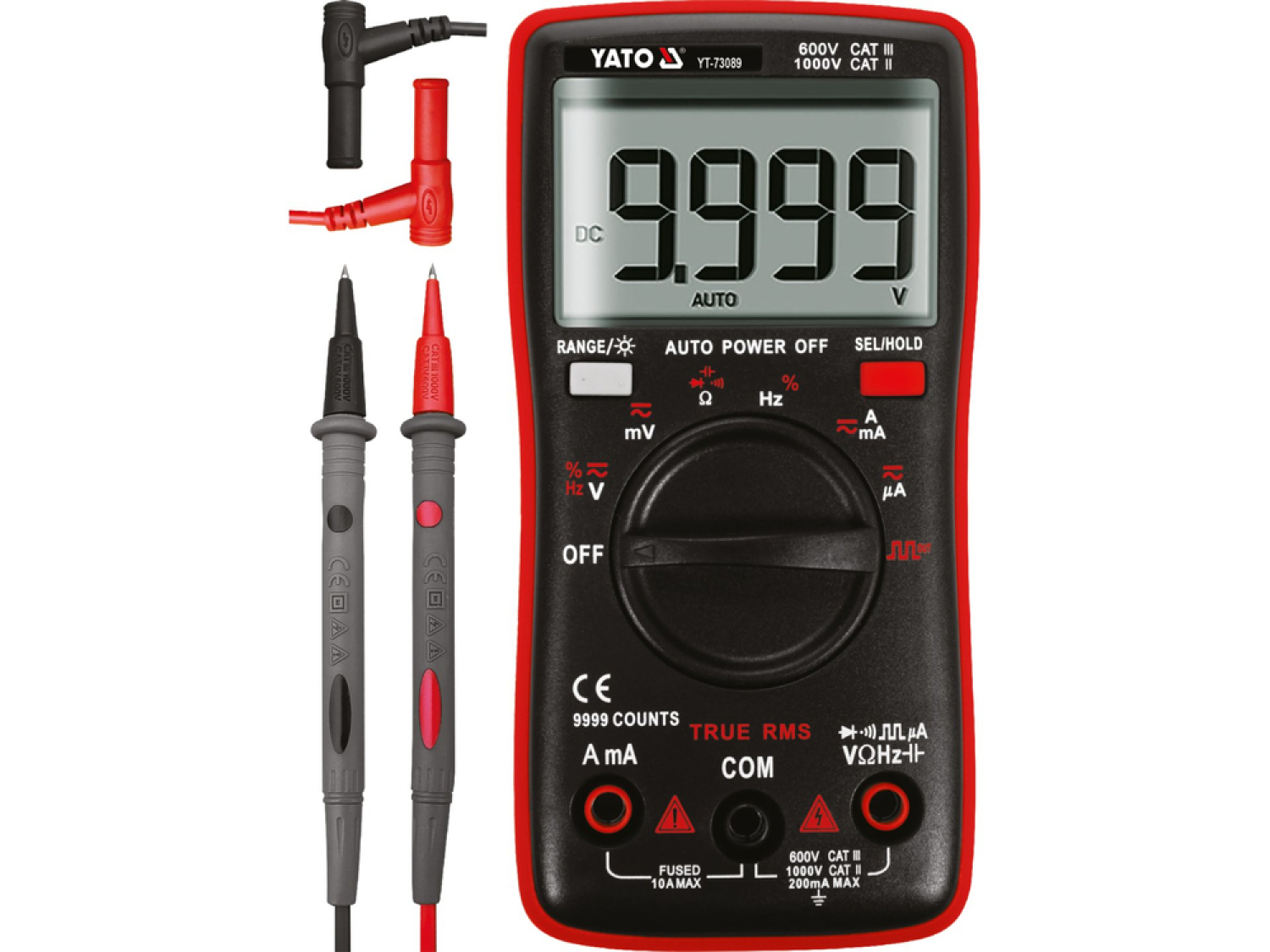

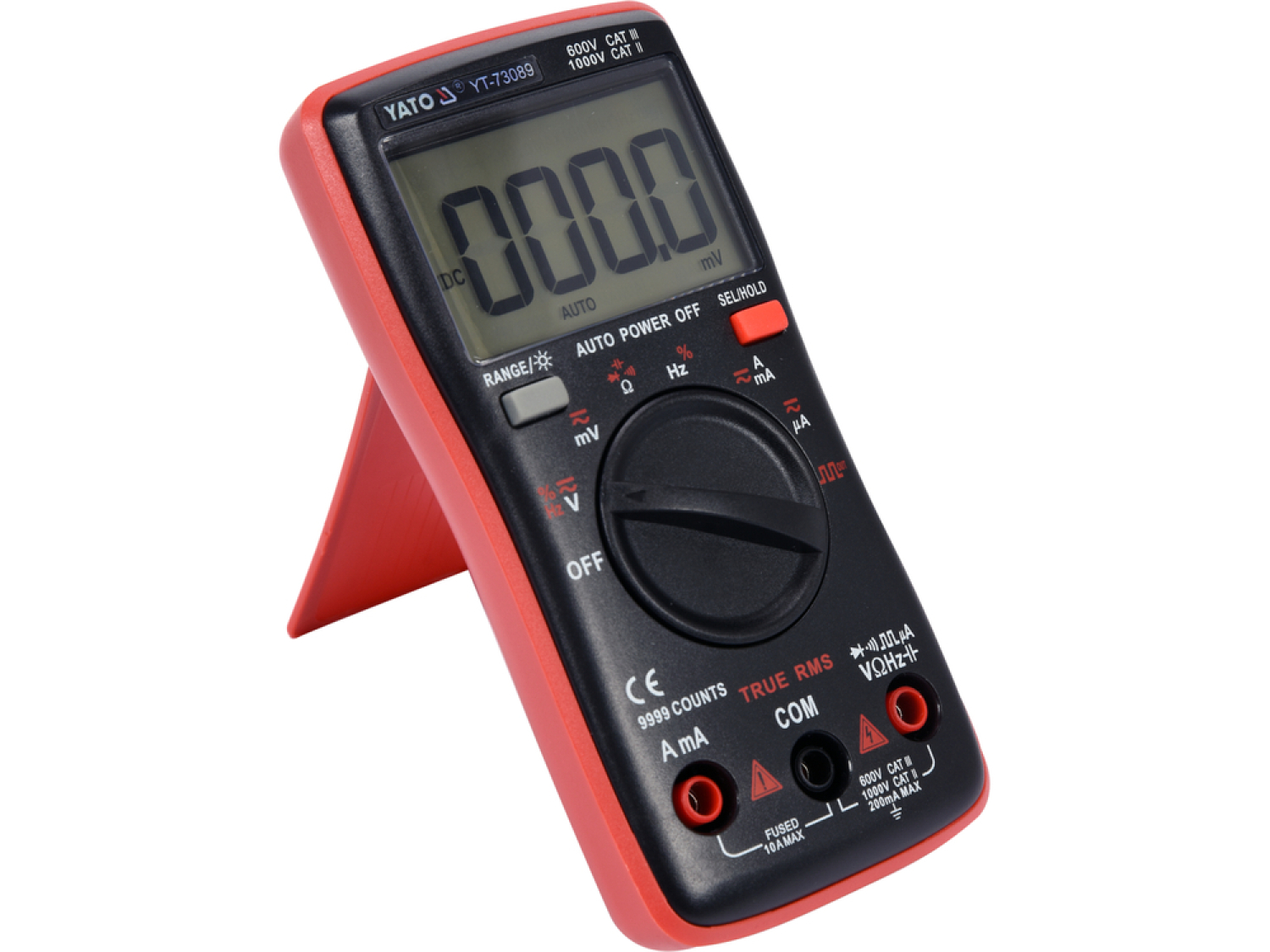

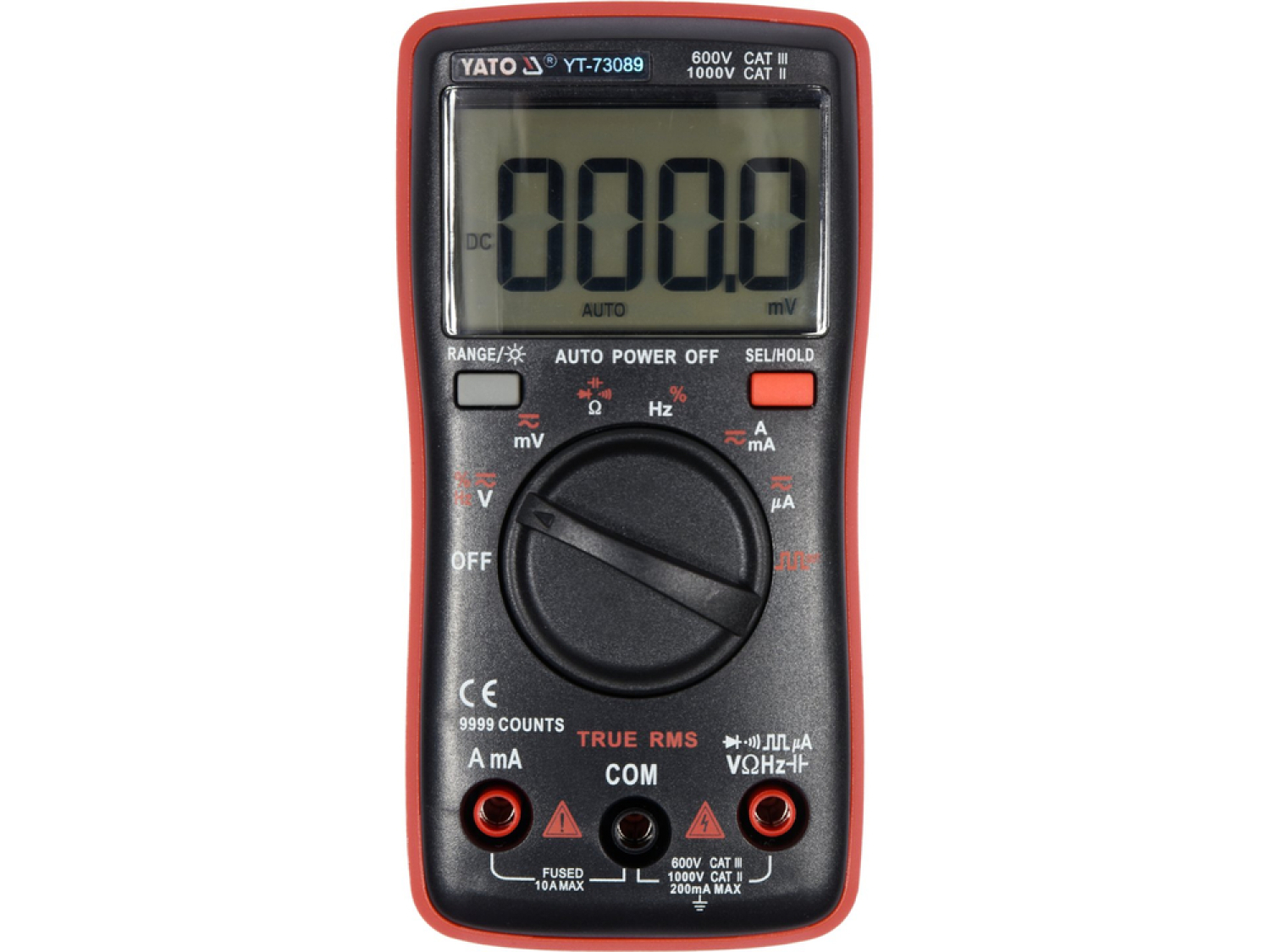

YT-73089 universalus multimetras su TRUE RMS funkcija ir automatinio matavimo diapazono nustatymu. Jis leidžia atlikti pagrindinius ir pažangius elektros didžiųjų matavimus. Populiarus korpusas, mažos matmenys ir didelis apšviestas ekranas sujungia didelį mobilumą su patogiu valdymu. Multimetras savo greitį, tikslumą ir matavimų pakartojamumą dėka modernios valdymo plokštės konstrukcijos ir aukštos kokybės matavimo zondų, kurių dydį ir tikslumą įvertins tiek mėgėjai, tiek profesionalūs servisų technikai. Stačiakampio bangos signalo generatorius padės, pavyzdžiui, ausinių ar garsiakalbių diagnostikoje, o specialus srovės matavimo nustatymas mikroamperais leis testuoti įvairius jutiklius, tokius kaip ugnies jutikliai HVAC įrangoje. Matavimo zondų laidai turi silikono izoliaciją, kuri yra lanksti ir atspari aukštai temperatūrai.

Pagrindiniai matavimai:

• AC įtampos matavimas: A.C. 0-750 V, TRUE RMS
• DC įtampos matavimas: D.C. 0-999.9 V
• maitinančios srovės matavimas: A.C. 0-9,999 A, TRUE RMS
• DC srovės matavimas: D.C. 0-9,999 A
• atsparumo matavimas: 0-9,999 MΩ
• diode testas: IF 5 mA, UR 3 V
• circuit continuity testas: 0-50 Ω

Papildomi matavimai:

• Kondensatoriaus matavimas: 0-9,999 mF
• frekvencijos matavimas: 0-9,999 MHz
• darbo ciklo matavimas: 1-99%
• stačiakampio bangos formos generatorius: 15 nustatymų nuo 50 iki 5000 Hz

Matavimo tikslumai:

Pavyzdys, kaip nustatyti tikslumą AC įtampos matavimui. Apskaičiavimai matavimo rezultatui: 235 V

• YT-73096 multimetro matavimo tikslumas šiame diapazone yra: ±(1.0% + 3), rezoliucija 0.1 V
• matavimo klaidos formulės apskaičiavimas: (matavimo rezultatas x 1.0%) + 3 x rezoliucija
• apskaičiavimas: (235 x 1.0%) + 3 x 0.1 = 2.35 + 0.3 = 2.65 V

Faktinis rezultatas, įskaitant matavimo klaidą 235 V indikacijai = 235 ± 2.65 V

• Rezultatas, įskaitant matavimo klaidą DC įtampos matavimo indikacijai: 12 V = 12 ± 0.09 V
• rezultatas, įskaitant matavimo klaidą AC srovės matavimo indikacijai: 8 A = 8 ± 0.15 A

Stalas su resoliucija ir tikslumu matavimui gali būti rastas vartotojo vadove.

Įmontuotos funkcijos:

• TRUE RMS - multimetras su šia funkcija rodo tikrą rms vertę AC įtampos/įtampos. Skirtingai nuo vidurkių matuoklių, prietaisai su TRUE RMS rodo teisingą vertę ne tik sinusoidiniams bangos formams, bet ir deformuotiems sinusoidiniams bangoms, tokiais kaip aukšti harmonikai, arba stačiakampių ar trikampių bangų formoms. Būtina funkcija, kur esant impulsiniams maitinimo šaltiniams, variklių inverterių valdymo sistemoms, HVAC sistemoms ir kt. atsiranda grandinėje.
• Bangų generatorius - nustatant rankenėlę generuoti signalą, multimetras sukurs stačiakampę bangą su dažniu nuo 50 iki 5000 Hz. Signalas gali būti naudojamas, pavyzdžiui, garsiakalbių diagnostikai, arba patikrinti radijo žemų dažnių takelius.
• AUTO - automatinis matavimo diapazono reguliavimas. Matuojant nežinomas vertes su multimetras, turinčiu rankinį diapazono reguliavimą naudojant ratuką, reikia matuoti nuosekliai nuo didžiausio diapazono iki diapazono, kuris suteikia tiksliausią rezultatą - kitaip rizikuojate pažeisti prietaisą. Kita vertus, multimetras su AUTO funkcija leis padaryti vieną matavimą, o prietaisas automatiškai ras optimalų diapazoną. Multimetras pagal numatymą prasideda AUTO režimu.
• RANGE - rankinis matavimo diapazono pakeitimas. Naudinga funkcija, kai reikia patikrinti daug tokių pačių komponentų su žinoma verte, pavyzdžiui, serijos atsparių. Rankinis diapazono nustatymas ženkliai sumažins tokių matavimų laiką.
• SEL - matavimo režimo pakeitimas, pvz., nuo AC į DC įtampos matavimą.
• DATA HOLD - šiuo metu matuojamos vertės išlaikymas ekrane.

Papildoma informacija:

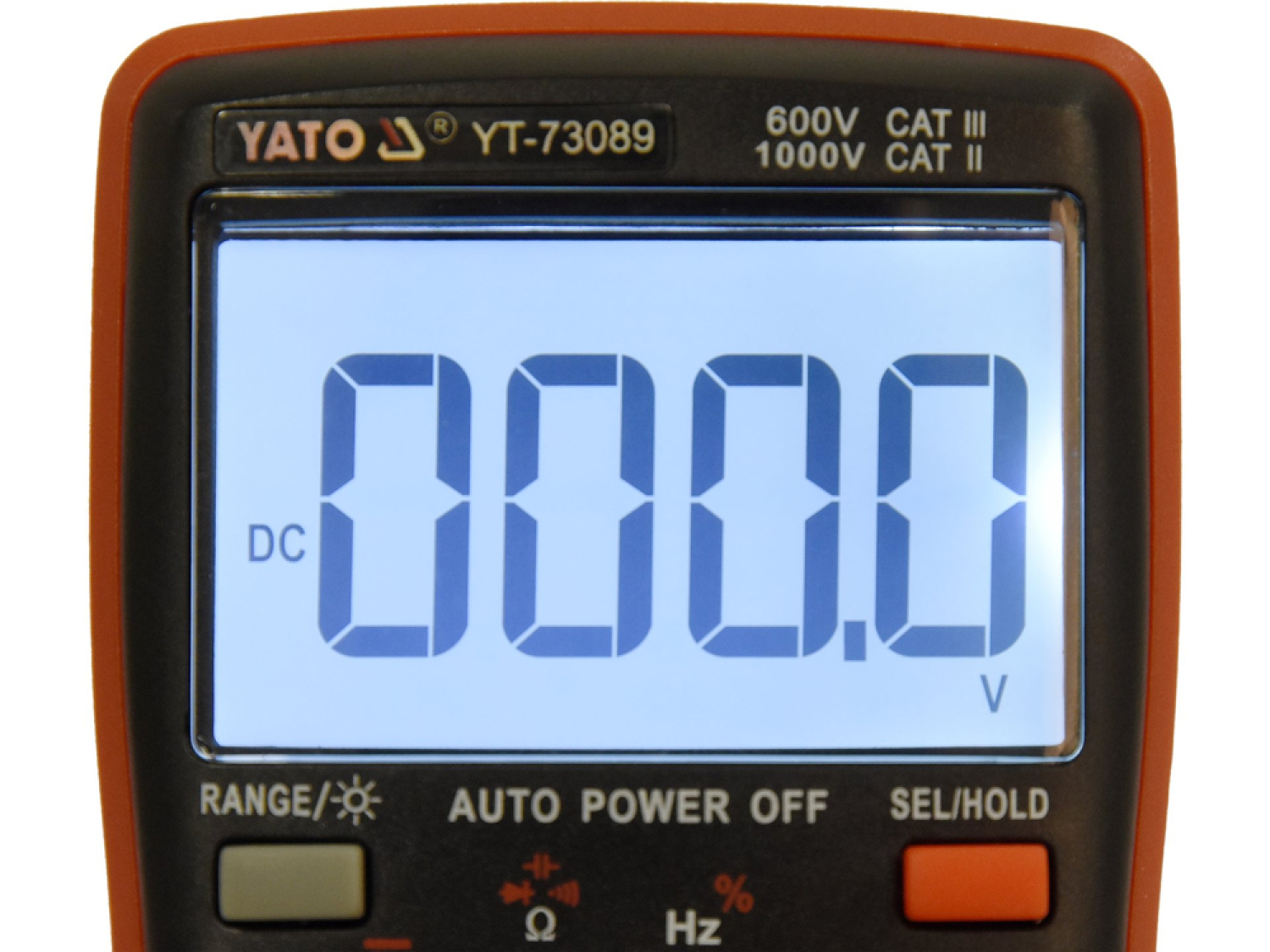

• LCD ekranas, maksimalus rodomas rezultatas: 9999
• ekrano apšvietimas
• girdimas signalas grandinės nuoseklumo teste esant atsparumui žemiau 50 Ω
• galimybė įjungti diode ir circuit continuity tests atskirai

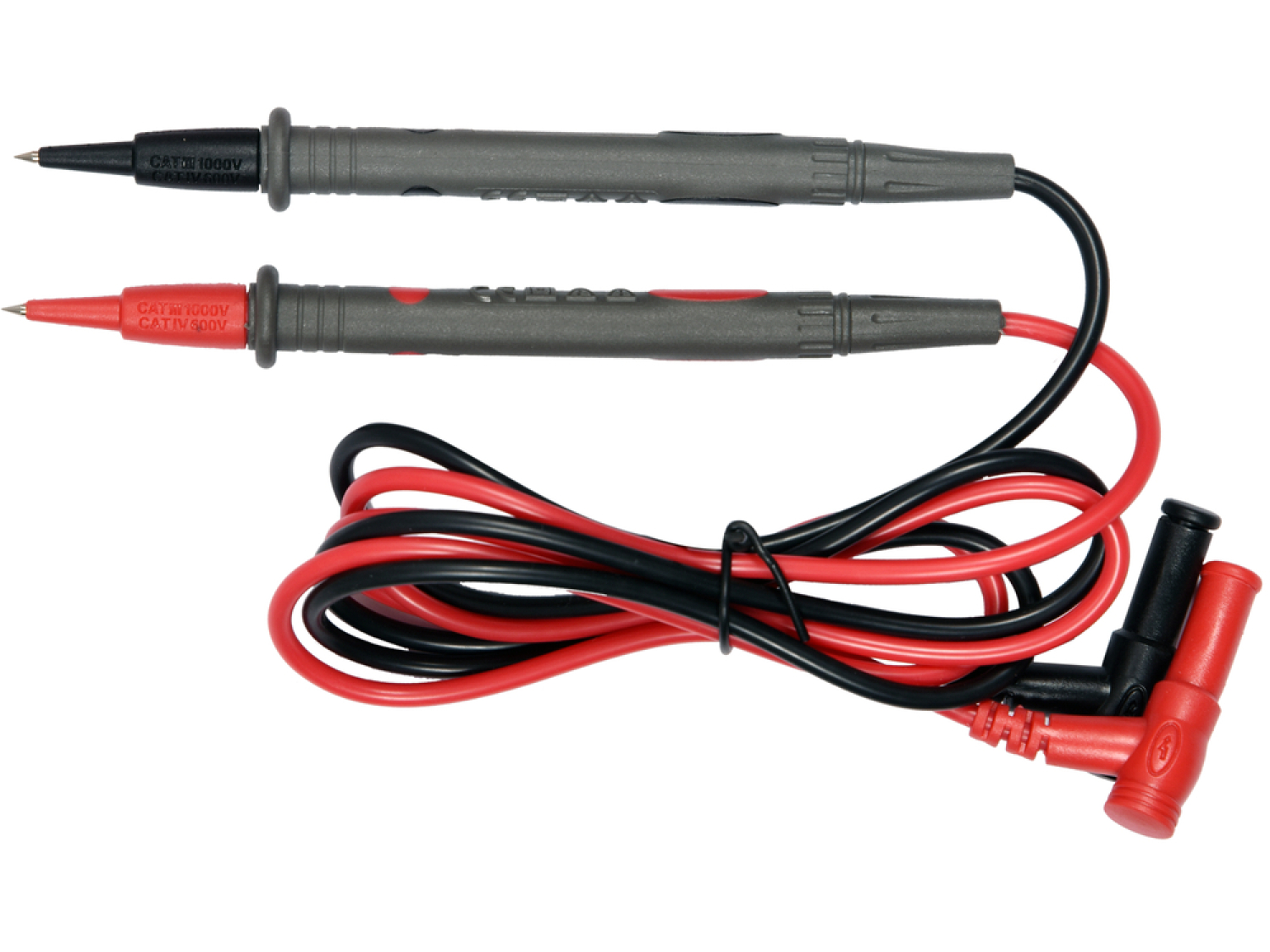

• įtraukti matavimo zondai su 14.5 cm ilgiu
• kabelio ilgis esant zondams: 97 cm
• kabelio skersmuo (įskaitant izoliaciją): 3.5 mm
• konstrukcija su perkrovos apsauga
• ABS plastikas
• automatinis multimetro išjungimas po 15 minučių neveikimo
• galimybė išjungti automatinio išjungimo režimą
• žemos baterijos indikatorius
• energijos tiekimas: dvi 1.5 V (AAA) baterijos

• Serialas: GRF
• Rotacinį voltą: 0-750 V a.c.
• Tiesioginį voltą: 0-999.9 V d.c.
• Rotacinę srovę: 0-9.999 A
• Tiesioginę srovę: 0-9.999 A
• Pasipriešinimą: 0-9.999 MΩ
• kapaciteto: 0-9.999 mF
• Reguliuota: 0-9.999 MHz
• Darbo ciklas: 1 ÷ 99 %
• Neprekinio testo testas: 0-50 Ω
• Vykdymo testas: taip
• Diode testas: taip
• Stačiakampio signalo generatorius: 50 Hz, 100 Hz, 200 Hz, 300 Hz, 400 Hz, 500 Hz, 600 Hz, 700 Hz, 800 Hz, 900 Hz, 1000 Hz, 2000 Hz, 3000 Hz, 4000 Hz, 5000 Hz
• TRUE RMS: taip
• Duomenų laikymas: taip
• Išmatavimai: 130x65x32 mm
• Medžiaga: ABS
• Ekrano tipas: LCD
• LED apšvietimas: taip
• Rodomoji diapazonas: 9999
• Automatinis matavimo diapazonas: taip
• Samplingo dažnis: 3 kartus per sekundę
• Skambinkite: taip
• Automatinis išsijungimas: 15 min
• Priekio apšvietimas: ne
• Mažos baterijos indikatorius: taip
• Energijos tiekimas: akumuliatorius
• celio tipo: 2x1.5V; AAA
• Darbo temperatūros diapazonas: 0~40 ˚C
• Veikimo santykinė drėgmė Rh: <75 %</li>
• Saugojimo temperatūra: -10 ~ +50 ˚C
• Svoris: 0.114 kg
• Taikymas: elektrinis
